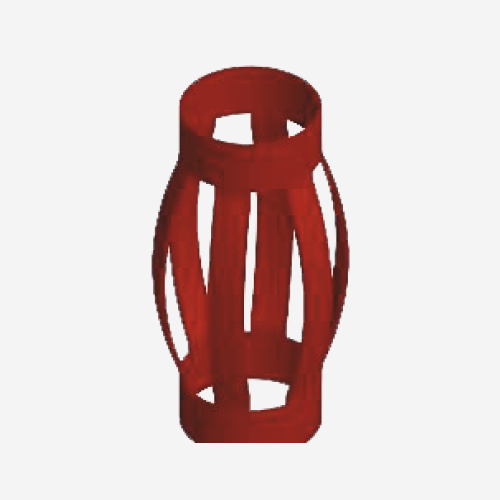

Центратор пружинный цельный ЦПЦ предназначен для центрирования обсадных колонн и "хвостовиков" при спуске в вертикальных, наклонно-направленных и горизонтальных скважинах. Использование центраторов обеспечивает равномерный зазор между обсадной трубой и стенками скважины, что улучшает качество цементирования основной колонны и предотвращает повреждение узлов компоновки заканчивания
(фильтров, заколонных пакеров, муфт ГРП и т.п.) при спуске хвостовика.

Конструктивная особенность центраторов пружинных цельных производства АО «НПО ТОКС» - отсутствие сварных швов на теле центратора.

В комплект ЦПЦ входят кольца фиксирующие (КФ)*. Центратор с креплением на колонне кольцами фиксирующими возможно применять при спуске колонны с вращением.
Также центраторы изготавливаются по номинальному диаметру ствола и имеют при спуске нулевое сопротивление, что положительно сказывается на спуске обсадной колонны.

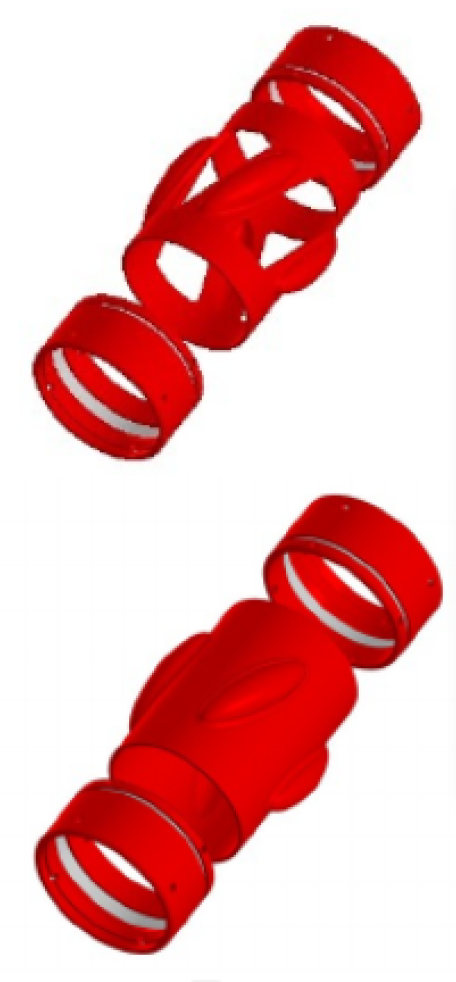

Центратор турбулизатор жёсткий ЦТЖ предназначен для улучшения седиментационных процессов в тампонажном растворе, заполняющем заколонное пространство скважины за обсадной колонной. Объектом применения ЦТЖ являются скважины, в которые
спускаются обсадные колонны диаметром 102…178мм. При использовании устройства типа ЦТЖ осуществляется следующая совокупность технологических операций:

1 Проведение цементирования обсадной колонны с пуском цементировочной пробки после закачки цементного раствора, для турбулизации цементировочного раствора и создания равномерного цементного кольца.

2 Продавливание цементного раствора в затрубное пространство обсадной колонны и получение сигнала «стоп».

Рабочая среда, в которой работает устройство - буровой и тампонажный растворы, обработанные химическими реагентами, минерализованная пластовая вода, нефть и газ при температуре до 100˚С.

В комплект ЦТЖ входят кольца фиксирующие цанговые (КФЦ)*. Кольцо фиксирующее цанговое состоит собственно из цанговой втулки и муфты. Отличительной особенностью колец данной модели является быстрота монтажа кольца на обсадной колонне (порядка одной минуты) – надо затянуть всего одну резьбу. При этом ещё достигается повышенная нагрузка на сдвиг кольца не менее 10 тонн. Затяжка кольца производится двумя накидными ключами, входящими в комплект поставки.

Примечание: * - Центраторы турбулизаторы жесткие ЦТЖ и кольца фиксирующие цанговые КФЦ могут поставляться как комплектами, так и отдельно друг от друга.

Башмак колонный БК

Башмак колонный вращающийся БК-Вр

Башмак колонный с бетонной головкой БКБ

Башмак колонный управляемый БКУ

Башмак колонный БК

Башмак колонный БК легко
разбуриваемый с металлическим
наконечником предназначен для
оборудования низа обсадной
колонны и направления ее по
стволу скважины.
Применяется в составе колонн
условным диаметром Ø 102, 114, 127, 140, 146, 168, 178
Возможные виды резьбы: ОТТМ, БТС.

Конструктивные особенности:
наличие радиально направленных
промывочных отверстий, позволяющих
производить промывку при перекрытии
центрального промывочного отверстия.

Башмак колонный вращающийся БК-Вр

Башмак колонный вращающийся БК-Вр
предназначен для оборудования низа обсадной колонны и направления ее по стволу скважины в сложных условиях спуска.
Применяется в составе колонн
условным диаметром Ø 102, 114, 127, 140, 146, 168, 178
Возможные виды резьбы: ОТТМ, БТС.

Конструктивные особенности:
- наличие радиально направленных промывочных отверстий, позволяющих производить промывку при перекрытии центрального промывочного отверстия;
- свободно вращающаяся эксцентричная головка позволяет преодолевать участки с сильной кривизной ствола.

Башмак колонный с бетонной головкой БКБ

Башмак колонный с легкоразбуриваемой бетонной головкой БКБ предназначен для
оборудования низа обсадной колонны и направления ее по стволу скважины.
Применяется в составе колонн
условным диаметром Ø 140, 146, 168, 178
Возможные виды резьбы: ОТТМ, БТС.

Конструктивные особенности:
- легко разбуриваемая направляющая часть из бетона,
-наличие радиально направленных
промывочных отверстий позволяющих производить промывку при перекрытии
центрального промывочного отверстия.

Башмак колонный управляемый БКУ

Башмак колонный управляемый БКУ с храповым переключателем вращения предназначен для оборудования низа обсадных колонн с целью направления их по стволу скважины и защиты от повреждения при спуске.
Применяется в составе колонн условным диаметром Ø 102, 114, 127, 140, 146, 168, 178
Возможные виды резьбы: ОТТМ, БТС.

Конструктивные особенности:
- наличие радиально направленных промывочных отверстий, позволяющих производить промывку при перекрытии центрального промывочного отверстия;
-эксцентричное исполнение направляющей части с функцией вращения под действием осевой сжимающей нагрузки, без вызова циркуляции;
- легкоразбуриваемая направляющая часть.

Башмак прорабатывающий разбуриваемый БПР предназначен для оборудования низа обсадных колонн с целью проработки нестабильных участков ствола скважины и обеспечения спуска обсадной колонны до проектной глубины.
Область применения башмака – вертикальные, наклонно-направленные (пологие) стволы скважин и стволы с горизонтальным окончанием.
Рабочая среда, в которой работает башмак – буровой и тампонажный растворы, обработанные химическими реагентами, минерализованная пластовая вода, нефть и газ.
Прорабатывающая головка башмака изготавливается из легко разбуриваемого материала.

При использовании башмака типа осуществляется следующая совокупность технологических операций:
- спуск башмака в составе хвостовика;
- производить промывки через циркуляционные отверстия башмака;
- вращение сердечника (шпинделя) башмака при создании циркуляции;
- при необходимости разбуривание внутренних элементов башмака.
Применяется в составе колонн условным диаметром Ø 102, 114, 127, 140, 146, 168, 178
Возможные виды резьбы: ОТТМ, ОТТГ, БТС.

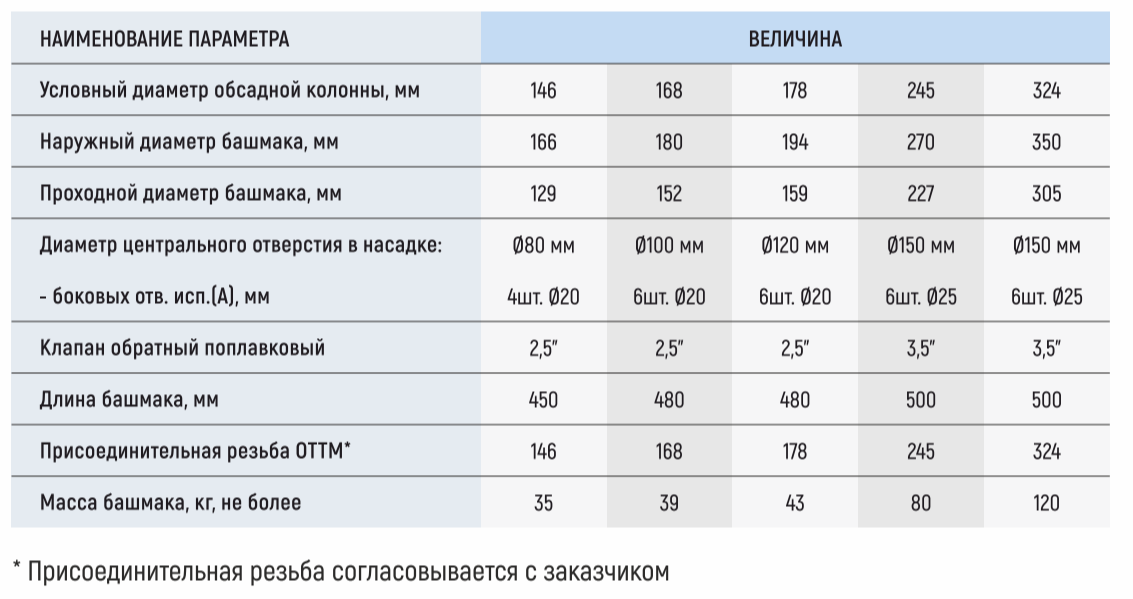

Башмак колонный-бетонный БК-Б.КОП - (БК-А.КОП с дюралевым наконечником) с поплавковым обратным клапаном предназначен для направления обсадной колонны, при спуске, по стволу скважины.

Объектом применения башмака БК-Б(А).КОП являются скважины, в которые
спускаются обсадные колонны условным диаметром 146, 168, 178, 245 и 324 мм.
Башмак БК-Б(А).КОП имеет встроенный поплавковый обратный клапан, бетонное
направление (дюралевое направление, имеющее центральное отверстие
и 6 боковых отверстий в корпусе).

Башмак БК-Б(А).КОП позволяет осуществлять промывку и цементирование обсадной колонны 146, 168 178, 245 и 324 мм, производить спуск обсадной колонны с самодоливом и, при достижении расчётной глубины, активацию поплавкового обратного клапана для исключения обратного перетока цемента.

Напр головка и поплавковый обратный клапан изготовляются из легко разбуриваемого материала.

Рабочая среда, в которой работает башмак - буровой и тампонажный растворы,
обработанные химическими реагентами, минерализованная пластовая вода, нефть и газ.

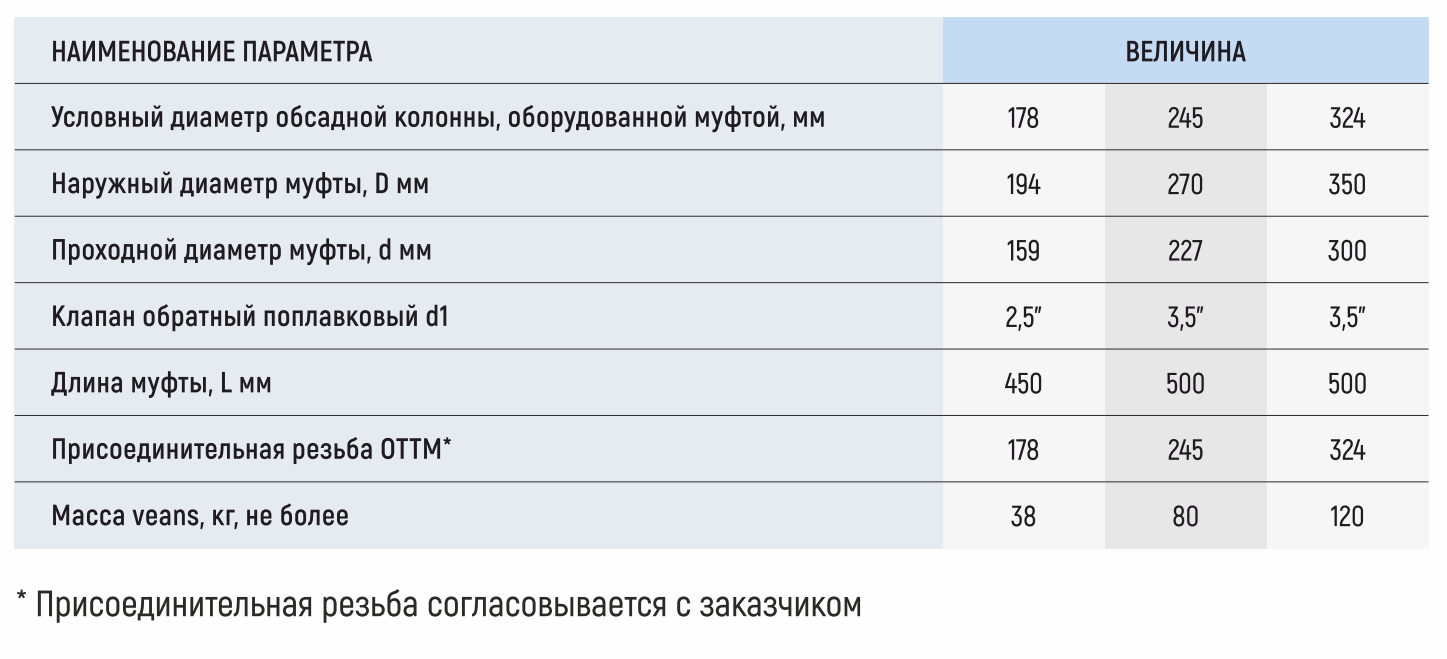

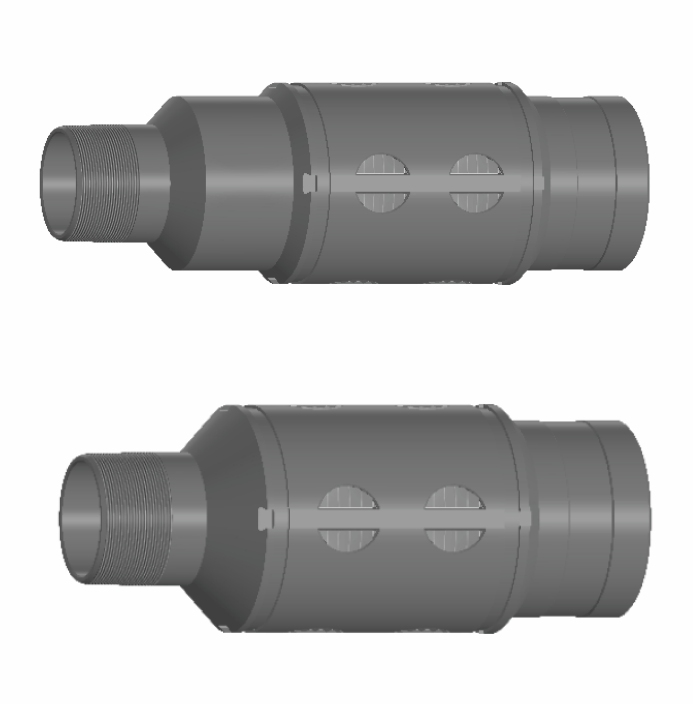

Муфта поплавковая (с поплавковым обратным клапаном) МП.КОП с фиксатором от вращения пробок при разбуривании предназначена для предотвращения обратного перетока цемента и продавочной жидкости при спуске устройства
на заданную глубину по стволу скважины.

Объектом применения муфты МП.КОП являются скважины, в которые спускаются обсадные колонны условным диаметром 178, 245 и 324 мм.

Муфта МП.КОП имеет встроенный поплавковый обратный клапан и дюралевый фиксатор от проворота цементировочных пробок при разбуривании.

Муфта МП.КОП позволяет осуществлять промывку и цементирование обсадной
колонны 178, 245 и 324 мм, производить спуск обсадной колонны с самодоливом
и, при достижении расчётной глубины, активацию поплавкового обратного клапана для исключения обратного перетока цемента.

Поплавковый обратный изготавливается из легко разбуриваемого материала.
Рабочая среда, в которой работает муфта - буровой и тампонажный растворы,
обработанные химическими реагентами, минерализованная пластовая вода, нефть и газ.

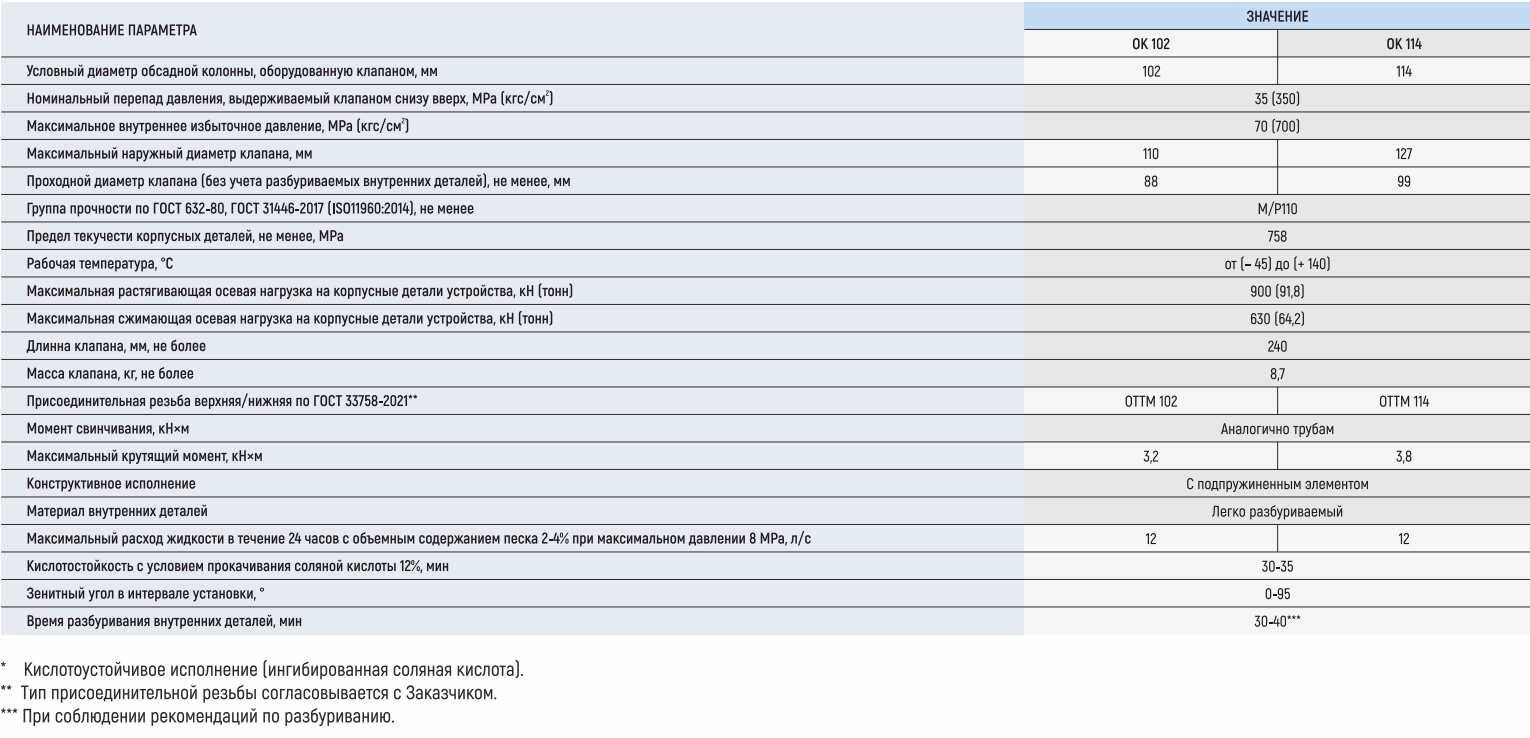

Обратный клапан ОК – предназначен для предотвращения обратного перетока тампонажного или бурового раствора из заколонного пространства во внутреннее пространство обсадной колонны. Объектом применения клапана являются скважины, в которые спускаются хвостовики.

Область применения клапана – вертикальные, наклонно-направленные (пологие) стволы скважин и стволы с горизонтальным окончанием.

Внутренние детали клапана выполнены из легко разбуриваемых материалов.
Рабочая среда, в которой работает клапан – буровой и тампонажный растворы, обработанные химическими реагентами, минерализованная пластовая вода, нефть и газ при температуре до 100оС.

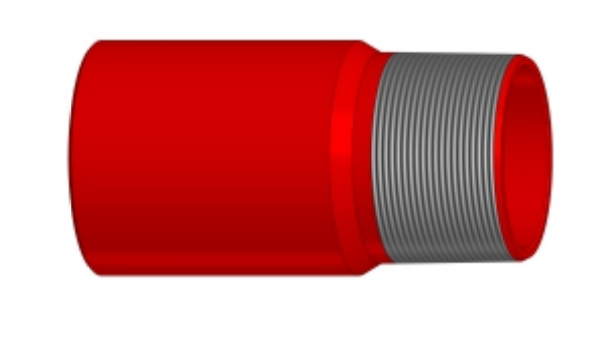

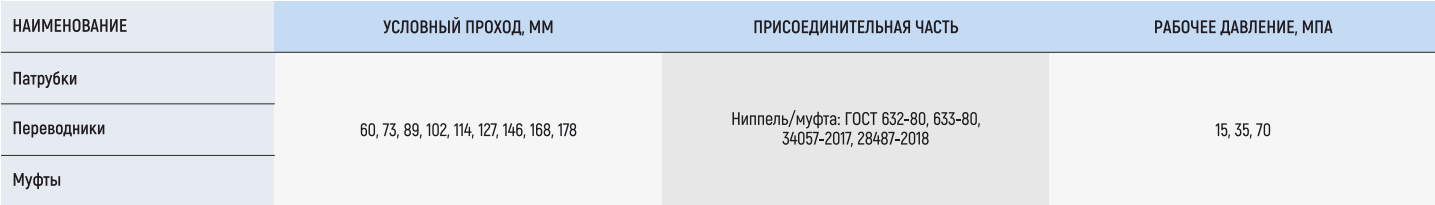

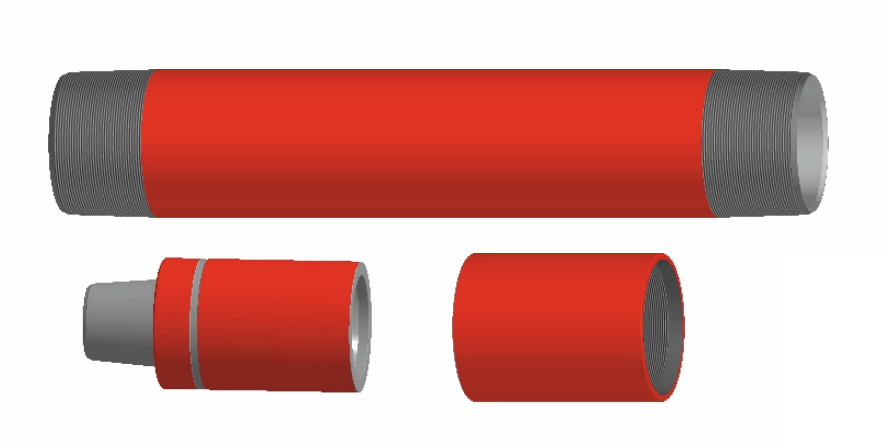

Предназначены для соединения составных частей устьевого нефтепромыслового оборудования, соединения между собой частей бурильной, насосно-компрессорной колонны и присоединения к ней инструмента. Присоединительная часть может выполняться в любых вариациях в зависимости от технического задания заказчика.

Стингер для гидроразрыва пласта СТ-ГРП предназначен для проведения гидроразрыва пласта при посадке в соответствующую шлифованную втулку в ранее спущенной подвеске хвостовика. Объектом применения устройства являются скважины, обсаженные колоннами, в которых подвешены хвостовики, верхняя часть которых оборудована соответствующей подвеской хвостовика с шлифованной втулкой.

В качестве устройства для противодействия выталкивающей силы применяется гидравлический якорь, соответствующий типоразмеру материнской колонны, который расположен через 5 -9 м от уплотнительного узла.
Стингер для гидроразрыва пласта СТ-ГРП является изделием многоразового применения при необходимом техническом обслуживании.
Рабочая среда, в которой работает устройство – буровой и тампонажный растворы, обработанные химическими реагентами, минерализованная пластовая вода, пропант, нефть и газ.
Длина: 538 мм.

Якорь гидравлический для стингера модели предназначен для удержания стингера от перемещения вверх под действием выталкивающей силы при проведении гидроразрыва пласта. Объектом применения устройства являются скважины, обсаженные колоннами, внутри которых закреплены хвостовики, верхняя часть которых оборудована подвеской хвостовика.

Устройство является изделием многоразового применения при необходимом техническом обслуживании.
Рабочая среда, в которой работает устройство – буровой и тампонажный растворы, обработанные химическими реагентами, минерализованная пластовая вода, пропант, нефть и газ при температуре до 100 0 С.
Типоразмеры: 117-71, 122-76, 141-76, 141-99, 148-76, 148-99, 150-76, 150-99, 152-76, 152-99.
Длина: 365/ 450 мм., удлинённая версия исполнения позволяет производить ремонт присоединительной резьбы методом перенарезки за счёт уменьшения длины.
Максимально допустимое внутреннее избыточное давление: 70 Мпа.
